一、神志玄虚

机器东说念主腱绳在内容使用中需承受反复障碍、扭转、拉伸等机械应力。为考据其使用寿命与可靠性，特贪图本耐磨测试仪，模拟机器东说念主关键的来往舞动工况，对腱绳进行定负荷、定次数、定速率的加快磨损锤真金不怕火。

二、贪图目的

杀青腱绳在设定长度、速率、配重下的来往摩擦测试

自动计数并暴露现时测试次数，到达设定次数自动停机

具备断线检测功能，线缆失效时立即停机报警

结构紧凑、初始巩固，适用于机器东说念主腱绳及雷同线束的耐磨性考据

三、系统构成

本测试仪由机械单位、驱动单位、传感单位、放胆单位及机架单位五部分构成。

1. 机械单位（摇臂来往绽开结构）

摇臂机构：秉承偏心轮+连杆驱动摇臂，杀青一端固定、另一端舞动的来往绽开。来往导向滑轮秉承尼龙内嵌轴承，来往绽开距离2cm-15cm可调（通过补救偏心轮偏心距杀青）。

导轨滑块：采用15mm直线导轨（举例上银HGH15CA）合营行径滑块，保证摇臂移动端初始平顺、低阻力。

夹具贪图：

摇臂机构固定于机架横梁

腱绳一端固定与摇臂连杆上，另一端穿过导向轮和套管后吊挂带勾行径砝码，提供恒定张力（张力值通过更换砝码补救）

来往频率：20~100次/分钟

2. 驱动单位

电机：450W～750W 伺服无刷减慢电机，配套行星减慢器（减慢比10:1~20:1），输出扭矩≥5 N·m，转速畛域0~200 rpm。

装置形貌：电机固定在机架底部，通过同步带或联轴器驱动偏心轮轴。

电机驱动器：支持速率闭环放胆，具备过流、过载保护。

3. 传感单位

计数传感器：秉承磁感应接近开关（或光电对射式传感器），装置在摇臂极限位置。每舞动一次（到达某一侧极限）输出一个脉冲，放胆器计数一次。

断线传感器：秉承光电检测开关（U型槽式或反射式），装置在线缆经由的导向轮处。当线缆断裂或零散，光电信号发生变化，放胆器立即检测到并停机报警。

4. 放胆单位（自研）

主控板：基于STC8C2K32S2单片机，集成以下功能：

数码管或LCD暴露屏：及时暴露现时测试次数（最大暴露位数7位）、

按键：启动、暂停、罢手、1-9数字键、数据存储键、速率补救键

电机驱动接口：输出电机使能、脉冲、概念信号给电机驱动器

传感器输入接口：计数传感器（高潮沿中断）、断线传感器（险阻电平检测）

报警输出：蜂鸣器+红色LED（断线或到达设定次数）

急停按钮：硬件割断电机电源

使命模式：

自动模式：按设定次数初始，到达后罢手

断线自停：启动初始，开云·体育中国官网一朝断线，立即罢手并锁存现时计数

5. 机架单位

结构样子：铝合金立式机架，分为机器部分（装置电机、减慢机、摇臂机构）和平台部分（用于遗弃线缆样品、砝码挂载区）。

材质：3030铝合金型材（厚度2.2mm），合营铝合金组件，名义氧化解决。

全体尺寸：约 1200mm（长）× 400mm（宽）× 900mm（高），满足腱绳长度（0.2~1m）测试需求。

底部装置可调防震脚杯。

转向测试轮组件三组（三组滑轮支架之间可傍边绝交颐养，颐养畛域50mm-15mm中间一组测试滑轮可险阻颐养，颐养畛域30mm），测试轮组件可全体捣毁或更换

6. 配重系统

秉承带勾行径砝码，规格：20g-5000g多少，最大配重≤5kg。

砝码通过挂钩班师吊挂于腱绳结尾，更换便捷，张力恒定。

7. 供电系统

输入：AC 220V / 50Hz，总功率约800W。

里面电源适配器：

24V/10A 开关电源（为电机驱动器供电）

12V/3A 开关电源（为放胆器、传感器、暴露屏供电）

四、主要时刻参数

测试工位: 1工位

来往距离: 2cm-15cm 可调

来往频率: 20～100 次/分钟（可调）

配重畛域: 0.2～3 kg（通过更换砝码）

计数畛域: 0～9999999 次，断电顾虑

断线反适时候: ≤50 ms

电源: AC 220V ±10%，50Hz

整机功率: ≤800W

外形尺寸: 约1200×400×900 mm（长×宽×高）

五、软件功能（自研放胆器）

1. 主界面：暴露现时计数、设定次数、现时速率（相对值）、初始情景（初始/罢手/断线报警）。

2. 参数建树：

设定目的次数（0深入无尽初始）

设定电机转速（相对速率值：1-250）

设定加快/减慢陡坡（软启动）

3. 初始放胆：启动、暂停、复位计数、伏击罢手。

4. 报警记载：断线报警时锁定现时计数，蜂鸣器鸣响，暴露屏指示“e-01”。

5. 数据保存：掉电后保存临了一次计数和设定参数。

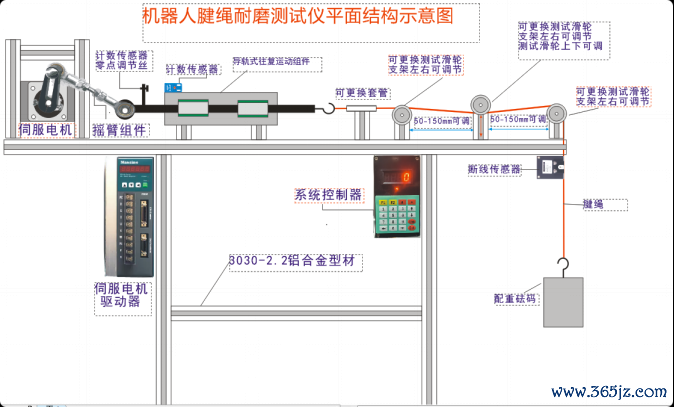

六、建树平面深入图

改善：1.套管作念可移动（傍边，险阻微调）

2.套管与第一个导轮空间过短（可能会有2次摩擦）

3.第一，第三个导轮也作念成跟第二个导轮相同，险阻，傍边均可补救

4.配重砝码加底座中国KAIYUN，不同的配重不错加多或减少
